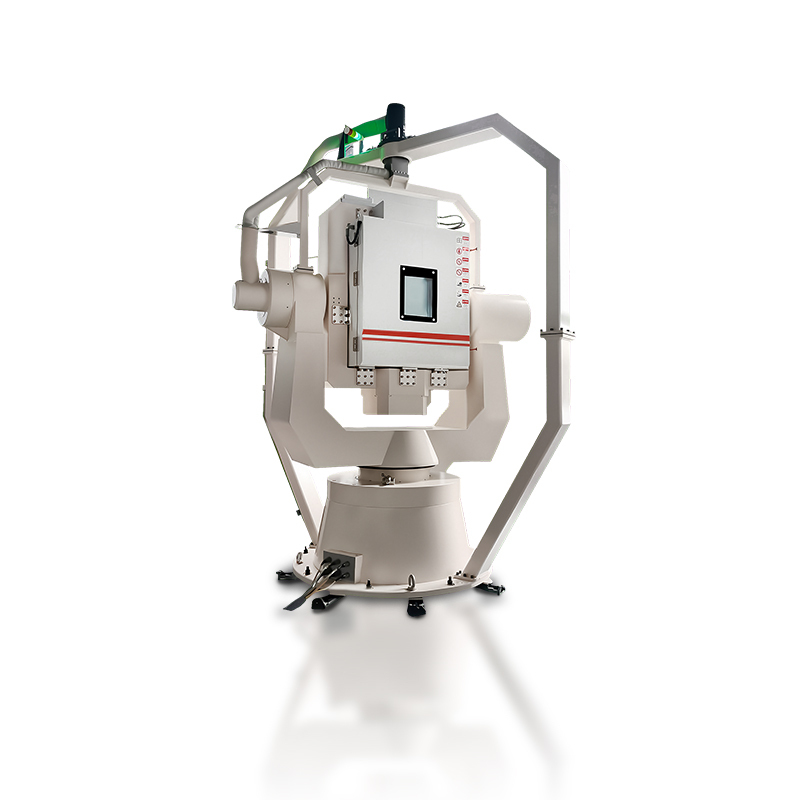

• White background Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable for INS calibration.

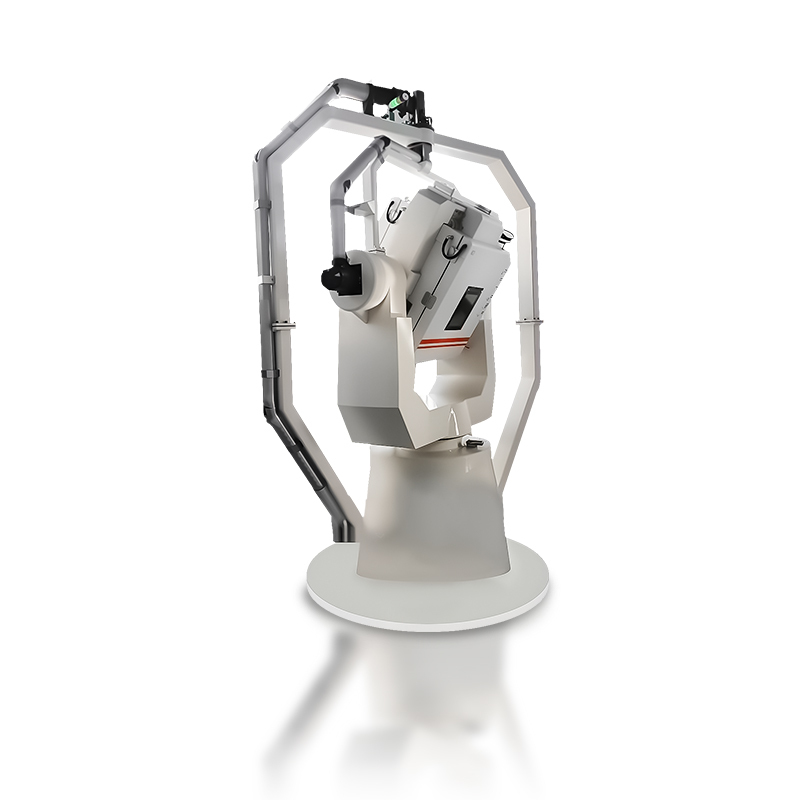

  • Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable in aerospace lab setup.

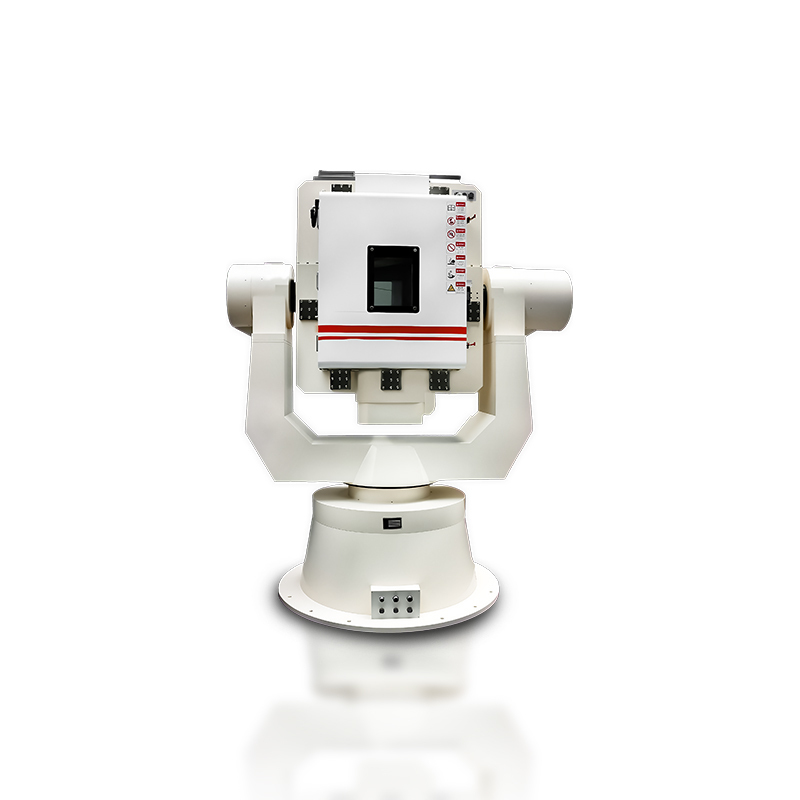

  • Close-up of precision bearing assembly in Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable.

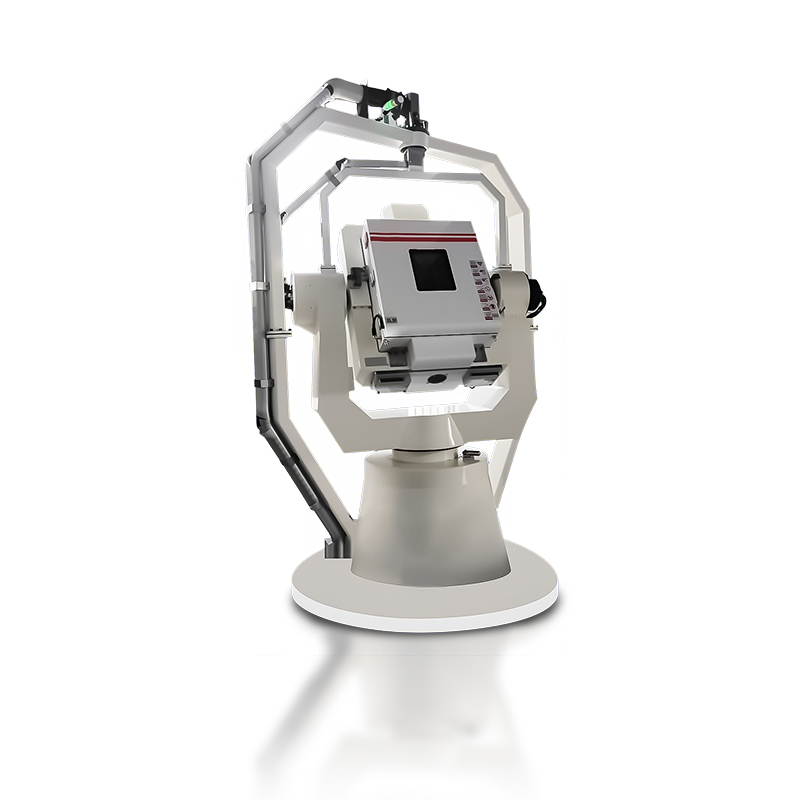

  • Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable testing marine navigation sensors.

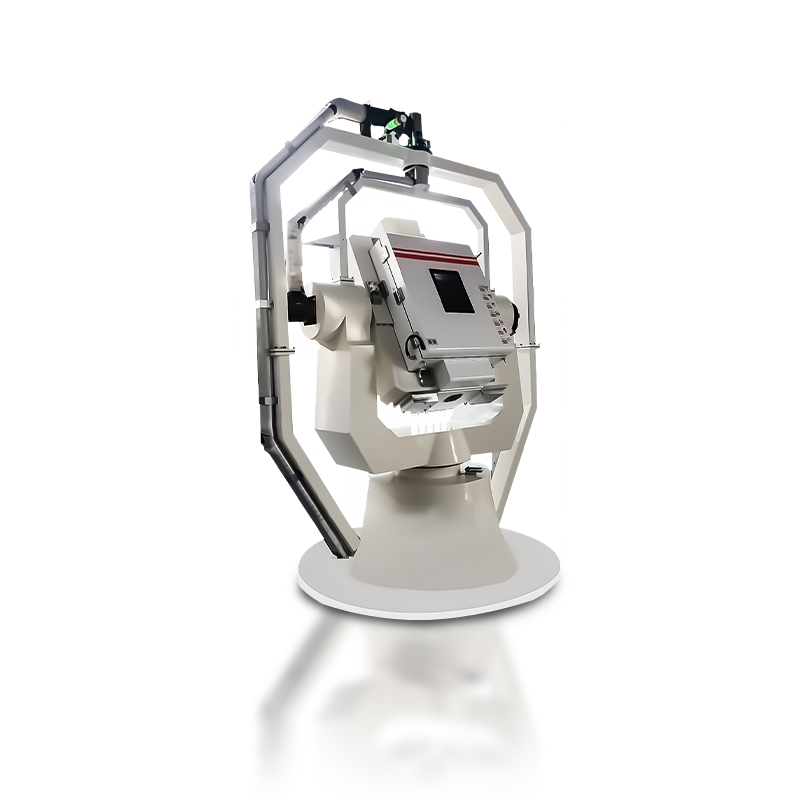

  • Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable size comparison 850mm width.

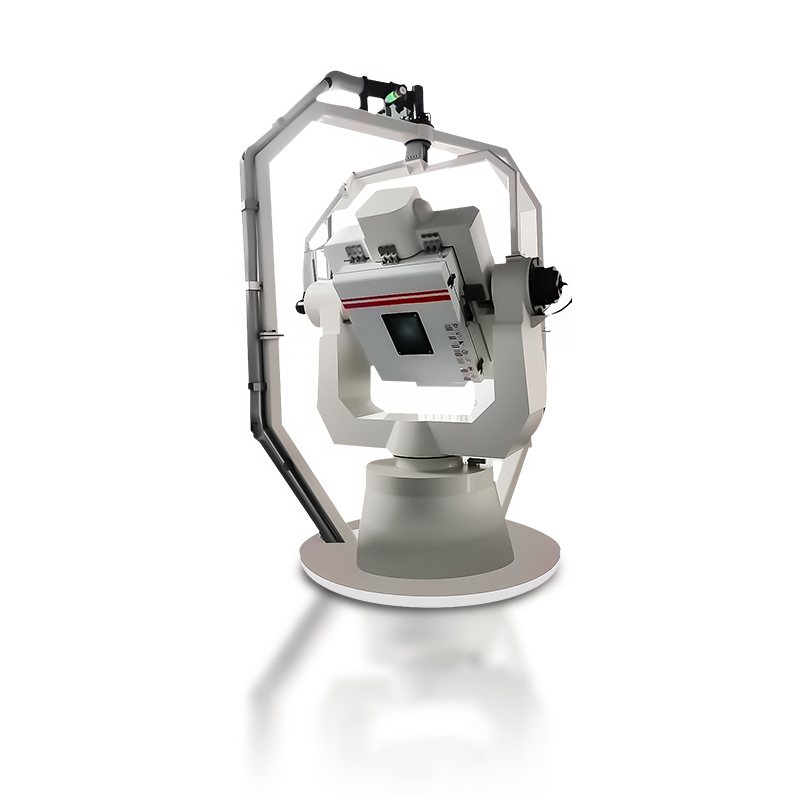

  • Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable performing thermal motion tests.
  • White background Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable for INS calibration.
  • Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable in aerospace lab setup.
  • Close-up of precision bearing assembly in Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable.
  • Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable testing marine navigation sensors.
  • Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable size comparison 850mm width.
  • Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable performing thermal motion tests.

Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable for inertial navigation system calibration and gyroscope testing in aerospace and marine applications.

No.HZ-INS3-TT23C
The Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable delivers ±0.001° angular positioning accuracy, supports up to 50kg payload, and operates from -40°C to +85°C. Designed for inertial navigation system calibration, fiber optic gyroscope testing, and MEMS sensor validation, it ensures precise angular control, stable thermal performance, and high repeatability for aviation, marine, and industrial R&D applications.
Specifications
Angle measurement accuracy:
≤±3″
Rate range:
Inner axis: 0°/s ~ 1000°/s
Rate accuracy and rate stability:
When θ ≥ 10°/s: ≤1×10⁻⁵
Temperature range:
-70℃ ~ 120℃
Maximum heating and cooling rate:
≥3℃/min
Download
View all downloads
  • White background Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable for INS calibration.
  • Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable in aerospace lab setup.
  • Close-up of precision bearing assembly in Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable.
  • Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable testing marine navigation sensors.
  • Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable size comparison 850mm width.
  • Advanced Three-Axis Temperature Controlled Inertial Navigation Test Turntable performing thermal motion tests.

Description

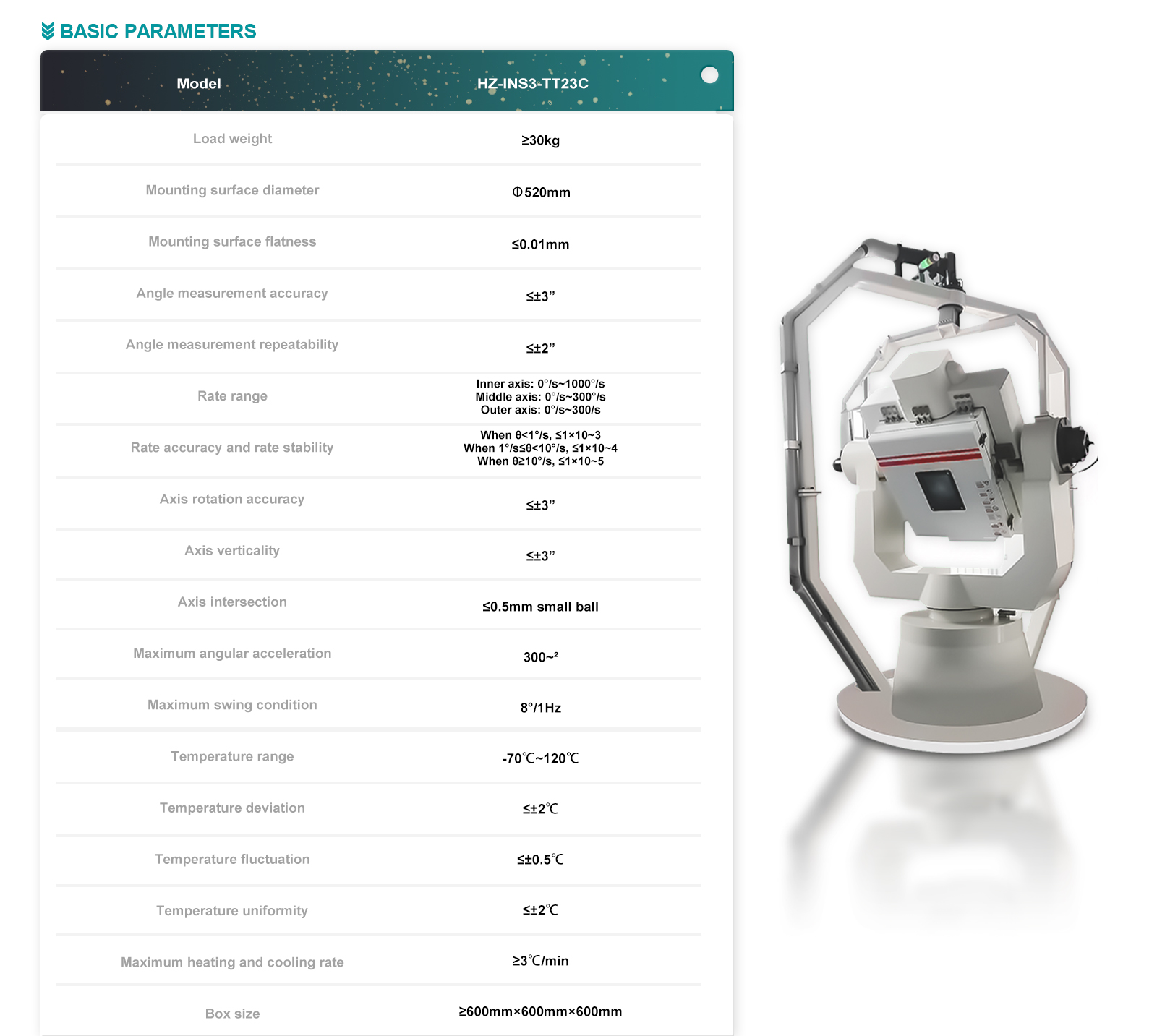

Technical Parameter Specifications
Indicator Item Technical Parameters
Load & Mounting Specifications
Load weight ≥30kg
Mounting surface diameter ∅520mm
Mounting surface flatness ≤0.01mm
Angle Measurement Specifications
Angle measurement accuracy ≤±3″
Angle measurement repeatability ≤±2″
Rate Specifications
Rate range Inner axis: 0°/s ~ 1000°/s
Middle axis: 0°/s ~ 300°/s
Outer axis: 0°/s ~ 300°/s
Rate accuracy and rate stability When θ < 1°/s: ≤1×10⁻³
When 1°/s ≤ θ < 10°/s: ≤1×10⁻⁴
When θ ≥ 10°/s: ≤1×10⁻⁵
Axis Specifications
Axis rotation accuracy ≤±3″
Axis verticality ≤±3″
Axis intersection ≤0.5mm small ball
Maximum angular acceleration 300~²
Maximum swing condition 8°/1Hz
Temperature Specifications
Temperature range -70℃ ~ 120℃
Temperature deviation ≤±2℃
Temperature fluctuation ≤±0.5℃
Temperature uniformity ≤±2℃
Maximum heating and cooling rate ≥3℃/min
Physical Dimensions
Box size ≥600mm × 600mm × 600mm
