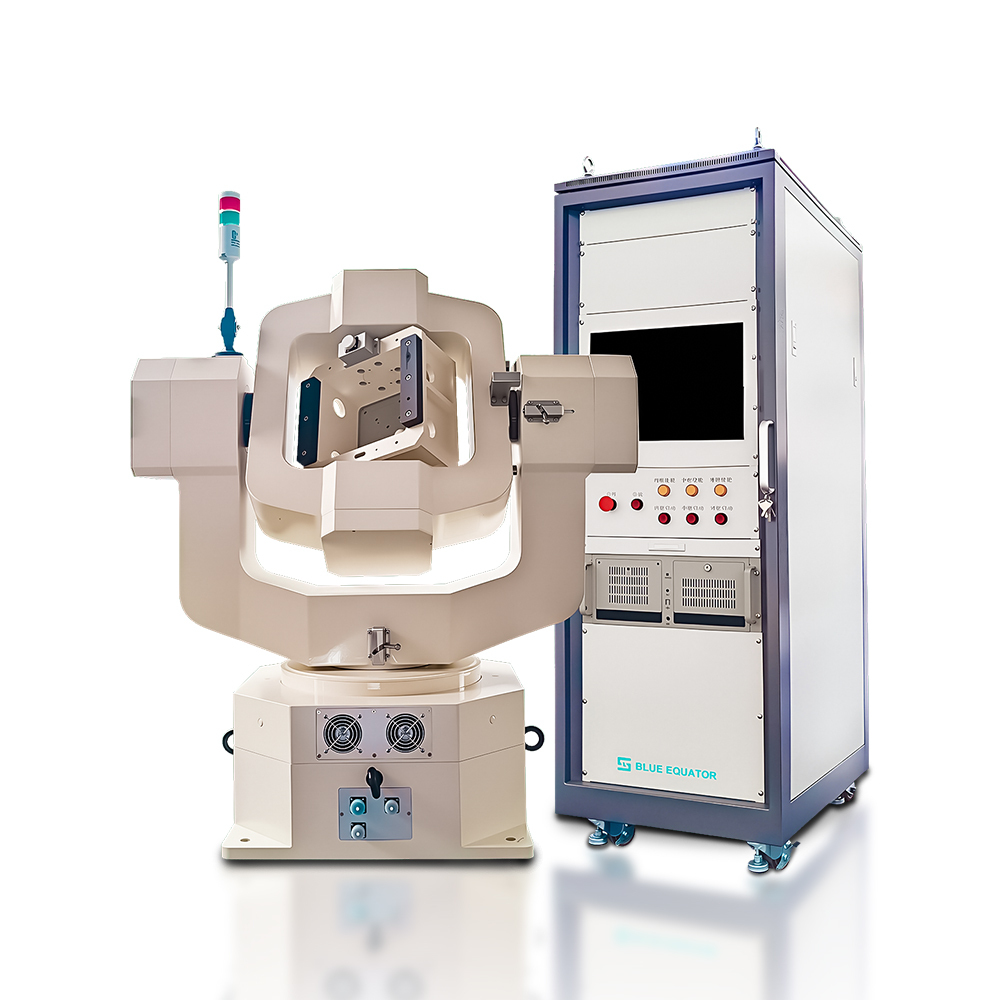

• White background High Dynamic Precision Triaxial Testing Turntable for inertial navigation system calibration.

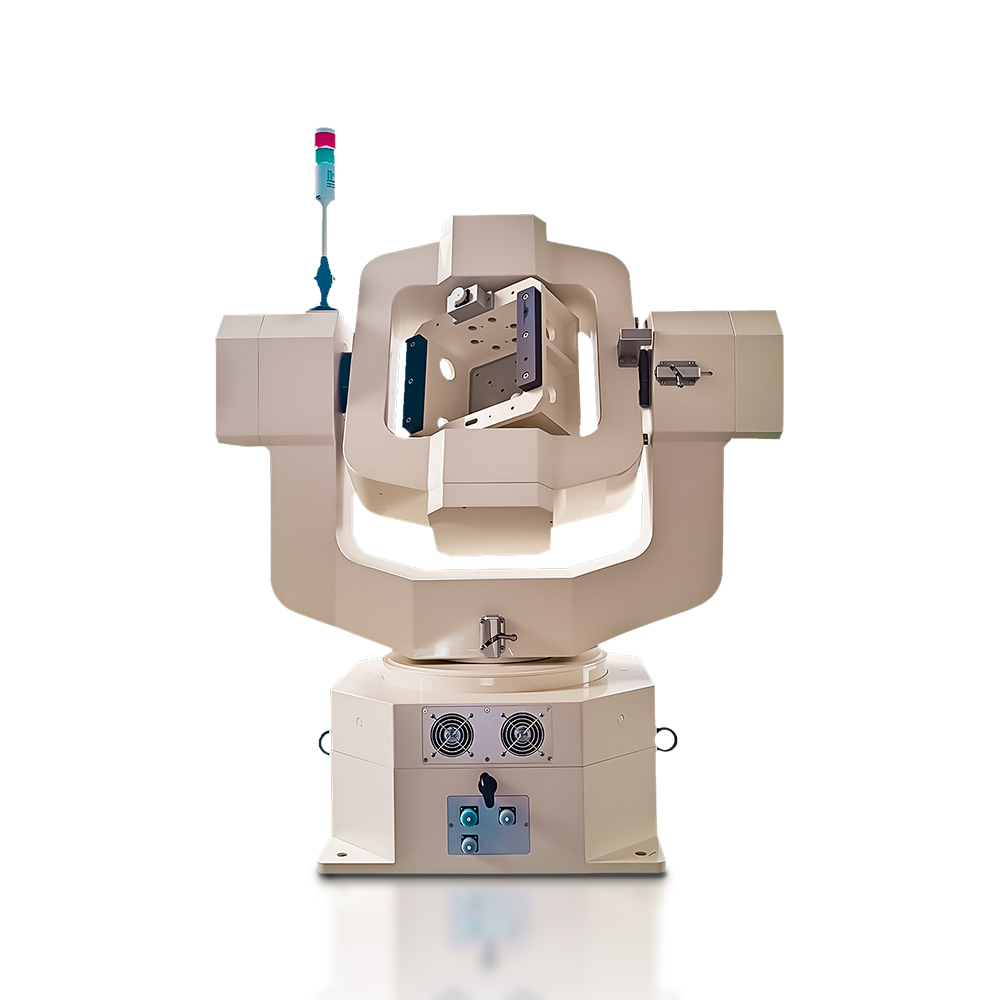

  • High Dynamic Precision Triaxial Testing Turntable installed in scientific research laboratory.

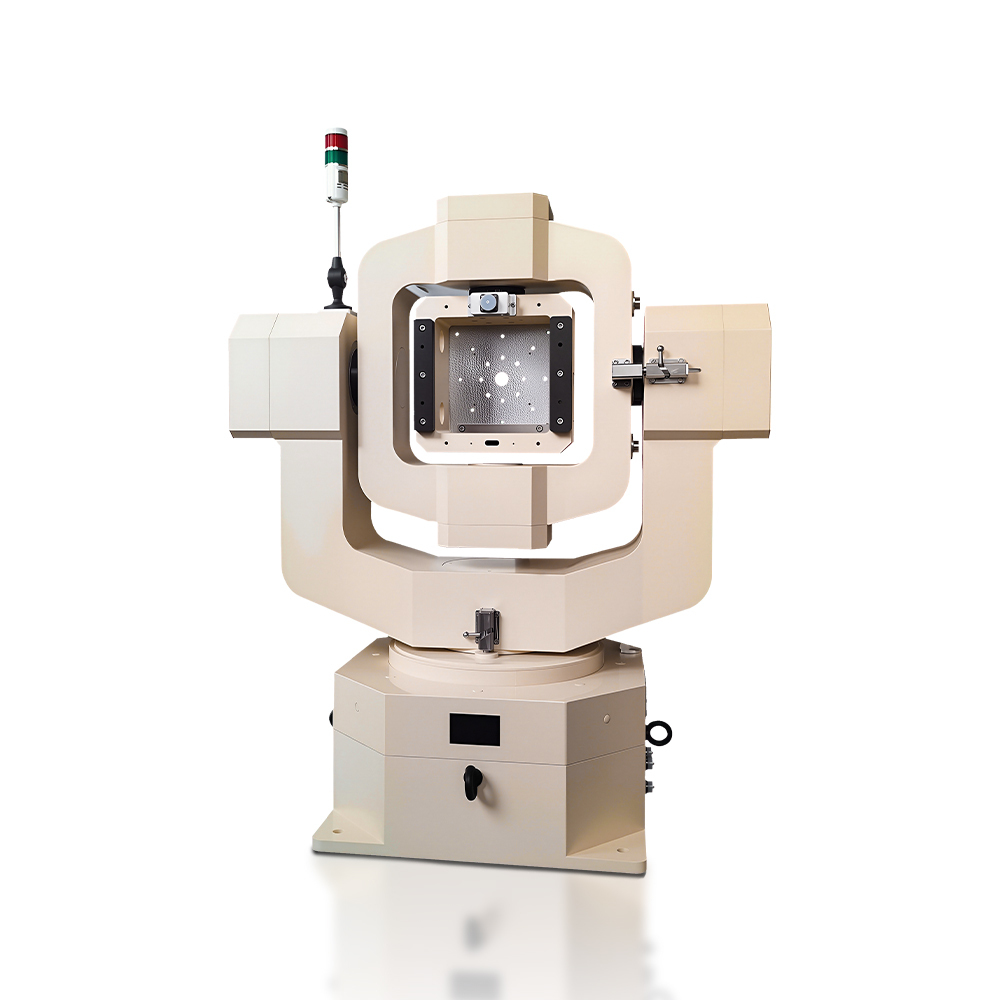

  • Close-up of High Dynamic Precision Triaxial Testing Turntable precision bearing assembly.

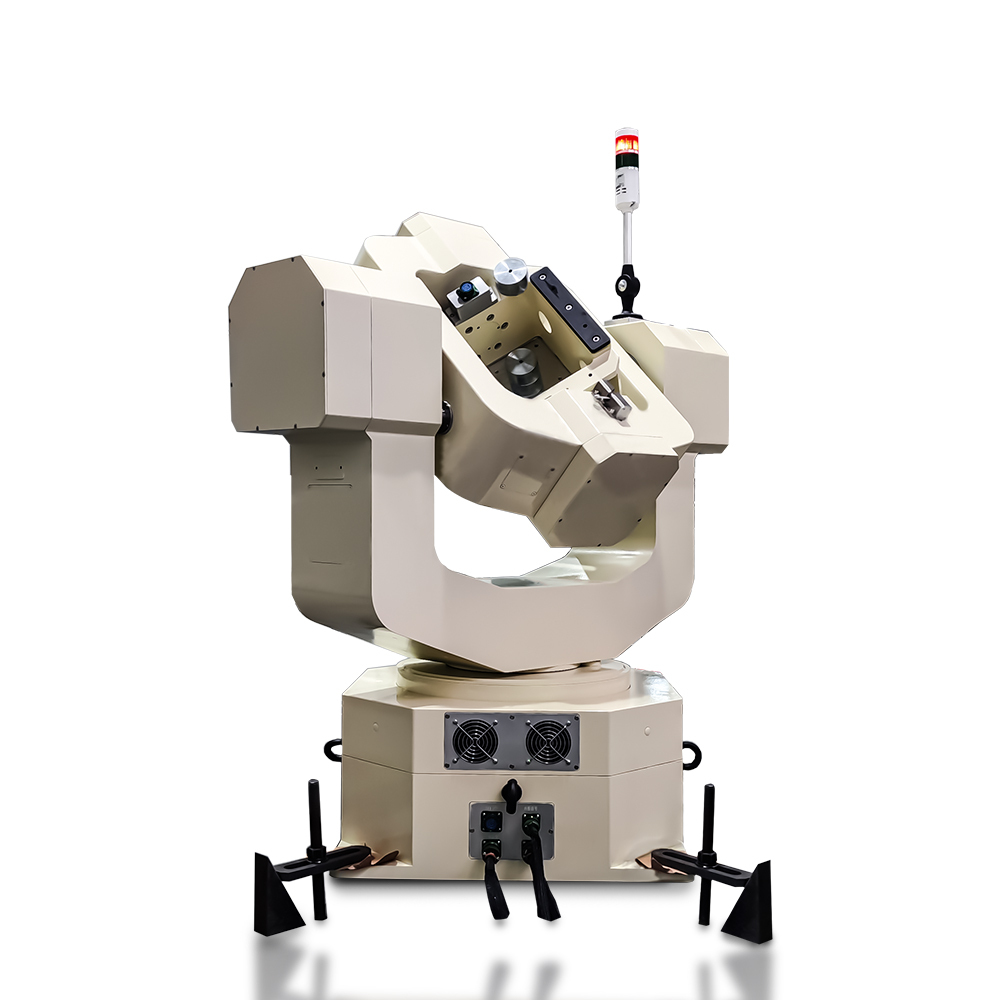

  • High Dynamic Precision Triaxial Testing Turntable testing UAV inertial navigation systems.

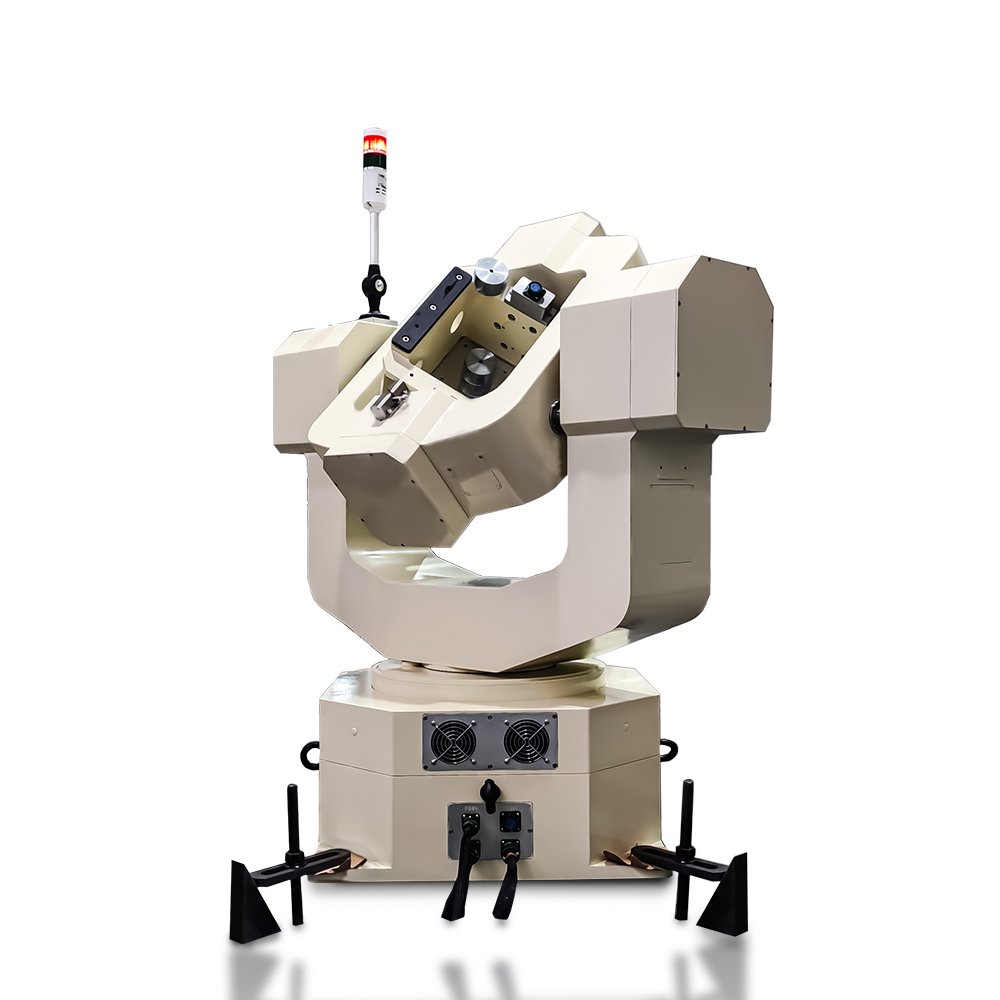

  • High Dynamic Precision Triaxial Testing Turntable size comparison width 900mm.

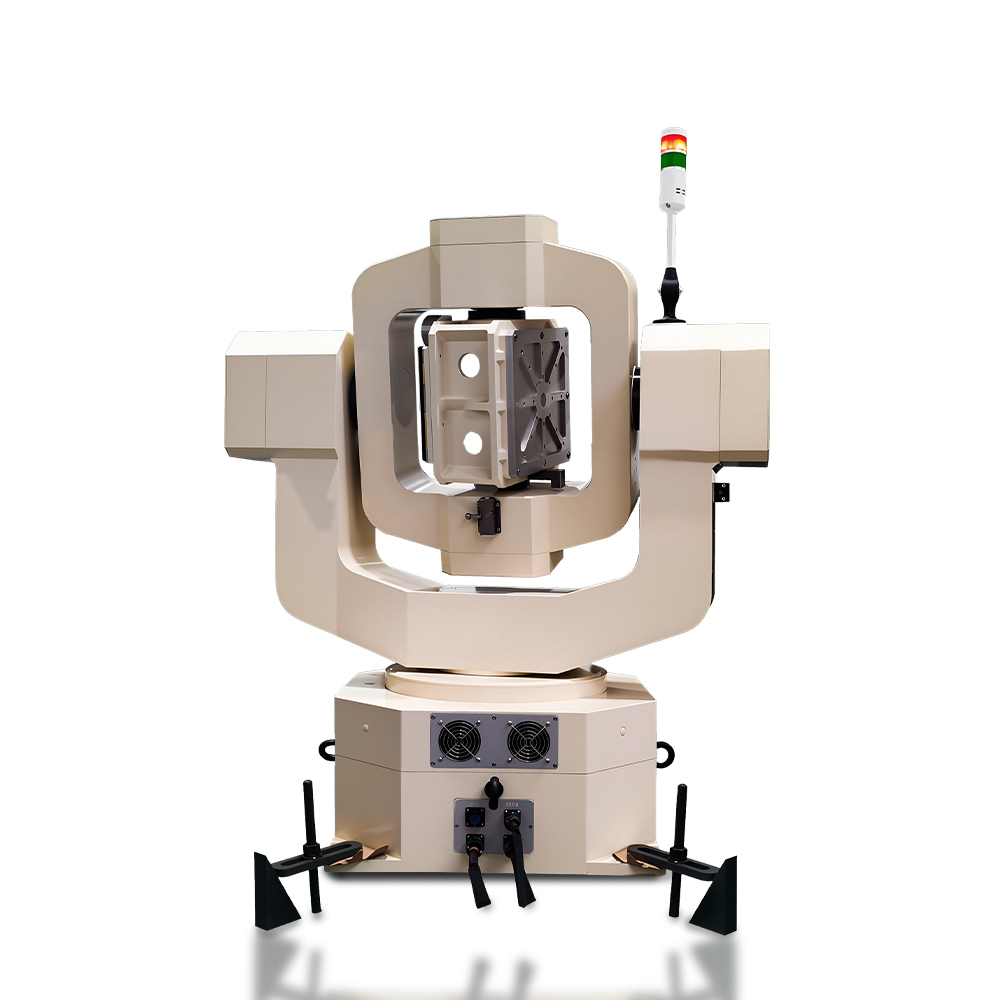

  • High Dynamic Precision Triaxial Testing Turntable performing rapid dynamic positioning tests.
  • White background High Dynamic Precision Triaxial Testing Turntable for inertial navigation system calibration.
  • High Dynamic Precision Triaxial Testing Turntable installed in scientific research laboratory.
  • Close-up of High Dynamic Precision Triaxial Testing Turntable precision bearing assembly.
  • High Dynamic Precision Triaxial Testing Turntable testing UAV inertial navigation systems.
  • High Dynamic Precision Triaxial Testing Turntable size comparison width 900mm.
  • High Dynamic Precision Triaxial Testing Turntable performing rapid dynamic positioning tests.

High Dynamic Precision Triaxial Testing Turntable for inertial navigation system calibration and motion sensor validation in automation and scientific research applications.

No.BE-INS3-24A33
The High Dynamic Precision Triaxial Testing Turntable delivers 10'' angular positioning accuracy, supports up to 10kg payload, and achieves dynamic rates up to 1000°/s. Designed for inertial navigation system calibration, fiber optic gyroscope evaluation, and MEMS sensor verification, it ensures rapid response, stable motion control, and high repeatability for aerospace, marine, automotive, and industrial R&D environments.
Specifications
Inclination Rotation Accuracy:
≤ ±5″
Minimum Rate of Three Axes:
0.01°/s
Rotation Speed:
Inner frame: 450°/s Middle frame: 250°/s Outer frame: 150°/s
Maximum Angular Acceleration:
Inner frame: 1150°/s² Middle frame: 750°/s² Outer frame: 550°/s²
Download
View all downloads
  • White background High Dynamic Precision Triaxial Testing Turntable for inertial navigation system calibration.
  • High Dynamic Precision Triaxial Testing Turntable installed in scientific research laboratory.
  • Close-up of High Dynamic Precision Triaxial Testing Turntable precision bearing assembly.
  • High Dynamic Precision Triaxial Testing Turntable testing UAV inertial navigation systems.
  • High Dynamic Precision Triaxial Testing Turntable size comparison width 900mm.
  • High Dynamic Precision Triaxial Testing Turntable performing rapid dynamic positioning tests.

Description

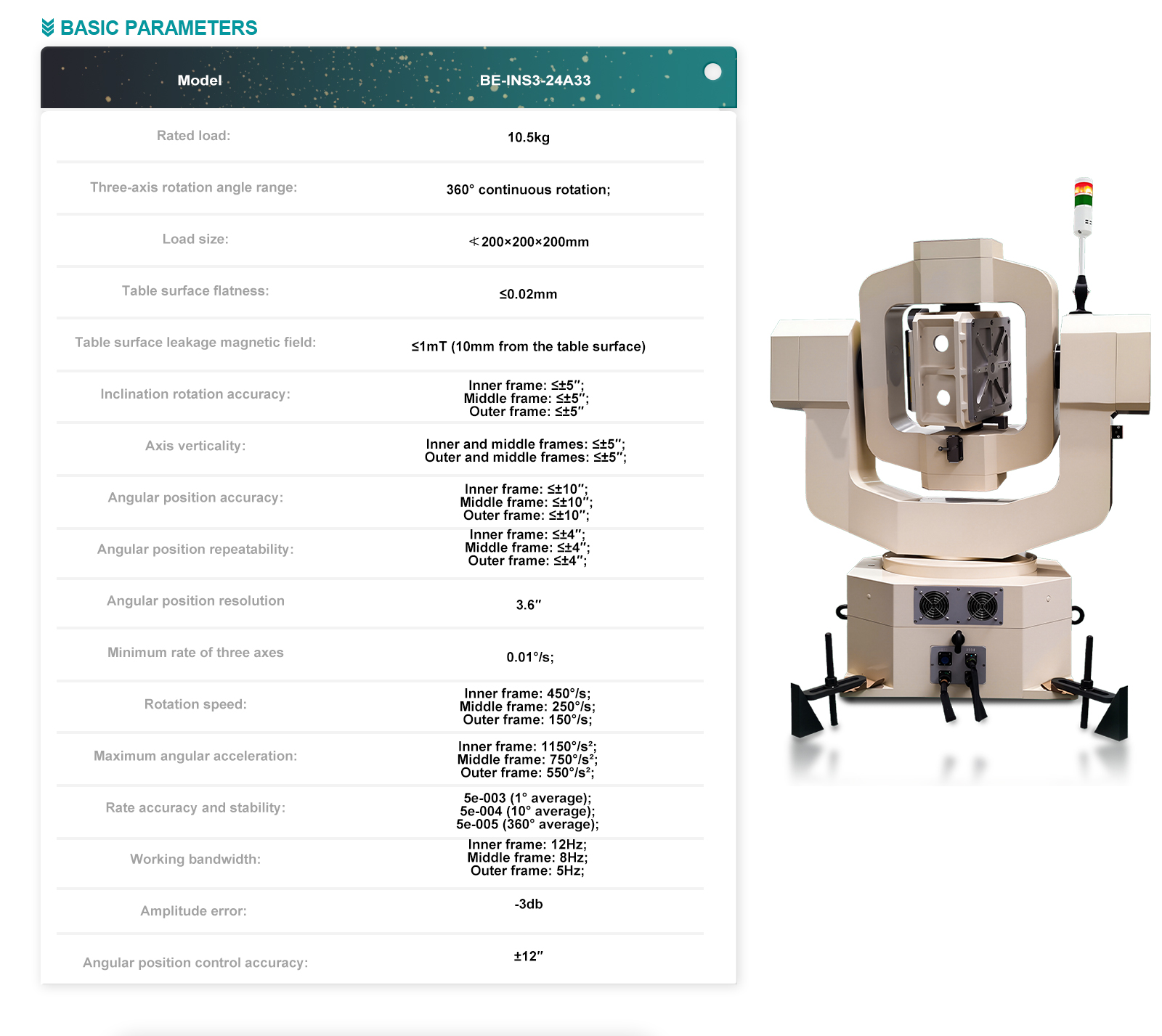

Parameter Specification
Rated Load 10.5 kg
Three-Axis Rotation Angle Range 360° continuous rotation
Load Size ≤ 200 × 200 × 200 mm
Table Surface Flatness ≤ 0.02 mm
Table Surface Leakage Magnetic Field ≤ 1 mT (10 mm from the table surface)
Inclination Rotation Accuracy Inner frame: ≤ ±5″
Middle frame: ≤ ±5″
Outer frame: ≤ ±5″
Axis Verticality Inner and middle frames: ≤ ±5″
Outer and middle frames: ≤ ±5″
Angular Position Accuracy Inner frame: ≤ ±10″
Middle frame: ≤ ±10″
Outer frame: ≤ ±10″
Angular Position Repeatability Inner frame: ≤ ±4″
Middle frame: ≤ ±4″
Outer frame: ≤ ±4″
Angular Position Resolution 3″
Minimum Rate of Three Axes 0.01°/s
Rotation Speed Inner frame: 450°/s
Middle frame: 250°/s
Outer frame: 150°/s
Maximum Angular Acceleration Inner frame: 1150°/s²
Middle frame: 750°/s²
Outer frame: 550°/s²
Rate Accuracy and Stability 5e-003 (1° average)
5e-004 (10° average)
5e-005 (360° average)
Working Bandwidth Inner frame: 12 Hz
Middle frame: 8 Hz
Outer frame: 5 Hz
Amplitude Error -3 dB
Angular Position Control Accuracy ±12″
